New DNM 系列
发布时间:2016/04/12  浏览:

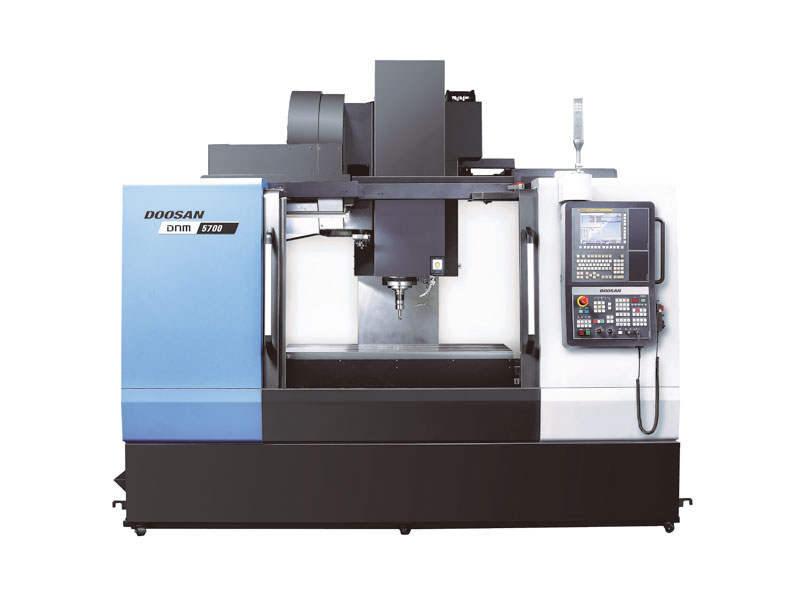

斗山机床汲取斗山最畅销机型DNM II系列的优秀DNA,研发并上市了具有高生产力、高精密、高效零件加工能力的New DNM series(产品名称 : DNM 4500 & 5700 & 6700 : 下称 New DNM系列)。以“超乎想象的可靠性(Reliability beyond expectations)”为概念设计完成的New DNM 系列不仅拥有便捷、高效、环保等特点,同时拥有超乎想象的可靠性。
New DNM 系列与传统的DNM II安装面积相同,但加工范围、工作台尺寸、额定负荷均有所提高,且最大限度缩短了换刀时间。该系列标配高精密加工时的核心部件——直联主轴(8000 r/min, 18.5/11 kW) ,同时采用热位移控制功能,降低主轴产生的热量,确保稳定的加工。进给系统采用润滑脂润滑,不仅大幅降低每年的设备维护费用,还从根本上解决了原先的润滑方式对作业环境造成的影响,全面改善了作业环境。
同级最高加工能力
New DNM 系列与旧系列拥有相同的安装面积,但X轴、Y轴进给距离增加,加工空间最大可扩大6%。工作台尺寸相比旧系列增加14%,可以轻而易举地加工多种形状和尺寸的工件。工作台的额定负荷增加25% ,生产性能大幅提升。主轴功率和扭矩也有所提升,实现最强加工能力。
标配直联式主轴,提高生产力
New DNM 系列将高精密加工的核心配件—主轴,从皮带式变更为直联式,标配8000 r/min, 18.5/11 kW的直联式主轴,大幅降低了高速加工过程中主轴产生的振动和噪音。换刀时间相比旧机型缩短14%,提高了主轴和进给轴的加减速性能,从而减少非切削时间。同时,直联式主轴可以将加工过程中发生的主轴热位移比旧设备降低40%,使加工更加稳定。为了控制热位移,该系列同样采用斗山特有的热位移控制功能,从根本上解决主轴发热问题,确保更加稳定的加工。
操作便捷的环保设备
New DNM 系列改变传统设备进给轴润滑方式,采用润滑脂润滑,不仅改善了作业环境,每年还可节省55%的维护费用。从原本每三天添加一次,到现在的每三个月更换一次,大幅提升设备运行经济性。导轨用油和切削油不会混合,因此不需要安装撇油器,减少恶臭,现场作业环境大幅改善。
便捷性
机械加工过程中出现换刀臂(Changer Arm)突然停止的情况时,New DNM 系列不需要识别换刀臂的运转方向,只需要通过一个按键(Auto Recovery)就能一次性解决问题,提高了设备的管理便捷性。同时配有可以通过弹出窗口确认的E.O.P(Easy Operation Package)功能和同时监控多台设备的Multi Machine Monitor功能,大幅提升了设备的操作便捷性。

주요 시방에 대한 구분, 단위, 표준척 크기, 최대 가공경, 최대 가공길이, 스피들 속도, 모터 파워, 기계 크기 정보 제공
分类 单位 DNM 4500 DNM 5700 DNM 6700
最高主轴转速 r/min 8000 {8000, 12000}
主轴电机功率 kW 18.5 /11
{8000 r/min : 15/11}
{12000 r/min : 18.5/11}
主轴锥度 TAPER ISO #40, 7/24 TAPER
工作台尺寸 mm 1000 x 450 1300 x 570 1500 x 670
允许负荷 kg 600 1000 1300
行程 (X / Y / Z) mm 800 / 450 / 510 1050 / 570 / 510 1300 / 670 / 625
NC 系统 - DOOSAN FANUC i

{ } :选件
